سیم کشی جعبه فیوز پیکان (تصویری + جدول کامل )
اگر به دنبال نقشه جعبه فیوز پیکان انژکتوری هستید و میخواهید بدانید هر فیوز چه وظیفهای دارد، این راهنمای کامل دقیقاً برای شماست. در این مقاله علاوه بر نقشه تصویری، جدول شرح وظایف فیوزها، محل قرارگیری جعبه فیوز و روش تست فیوز سوخته را بررسی میکنیم.

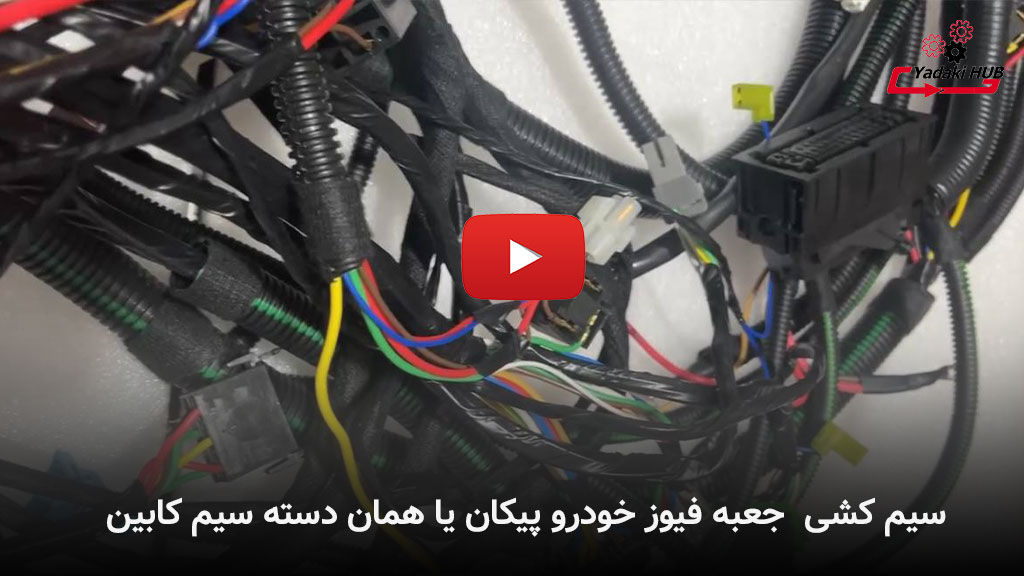

سیمکشی جعبه فیوز پیکان یا همان دسته سیم کابین در خودرو پیکان، یکی از مهمترین بخشهای برقی خودرو محسوب میشود. این دسته سیم نقش ارتباطی اصلی بین اجزای الکتریکی داخل کابین، چراغها، تجهیزات ایمنی و همچنین سیستم سوخترسانی خودرو را برعهده دارد.
مسیر و اجزای دسته سیم
این دسته سیم معمولا از بخش جلوی خودرو و سوکتهای چراغهای جلو و مهشکنها شروع میشود.
سپس وارد بخش کابین شده و در ناحیه جعبه فیوز قرار میگیرد. جعبه فیوز بهنوعی مرکز کنترل برق خودرو است و وظیفه تقسیم جریان و حفاظت از مدارها در برابر اضافهبار یا اتصال کوتاه را برعهده دارد.
بعد از جعبه فیوز، مسیر دسته سیم به سمت کف خودرو ادامه پیدا میکند. این بخش در واقع ارتباطدهنده بین مدارهای جلوی خودرو و قسمت عقب است. در نهایت، دسته سیم به سمت پمپ بنزین و چراغهای عقب خودرو امتداد پیدا میکند.
کاربرد و وظایف اصلی
-
تغذیه چراغهای جلو و مهشکنها
این سیمها وظیفه انتقال جریان برای روشنایی جاده و علائم هشداردهنده را بر عهده دارند. -
اتصال به جعبه فیوز
تمامی مدارها از طریق فیوزها کنترل میشوند تا در صورت بروز مشکل، از آسیب به سیمکشی جلوگیری شود. -
تامین برق تجهیزات داخل کابین
مانند سیستم برفپاککن، بخاری، ضبط و سایر تجهیزات الکترونیکی. -
انتقال جریان به پمپ بنزین
یکی از حیاتیترین وظایف این دسته سیم، تامین برق پمپ بنزین است که بدون آن موتور روشن نمیشود.
تفاوت سالهای تولید (۱۳۹۲ و ۱۳۹۳)
در مدلهای سال ۱۳۹۲ و ۱۳۹۳، طراحی کلی دسته سیم کابین مشابه است، اما ممکن است در برخی سوکتها و تعداد فیوزها تغییرات جزئی اعمال شده باشد. به طور مثال:
-
محل قرارگیری بعضی رلهها متفاوت است.
-
سیمهای مربوط به تجهیزات اضافی مانند مهشکن یا بخاری برقی تقویت شدهاند.
اهمیت سلامت دسته سیم کابین
سیمکشی جعبه فیوز به دلیل قرار گرفتن در مسیر مستقیم جریان، در معرض گرما، رطوبت و حتی لرزشهای شدید قرار دارد. خرابی یا پوسیدگی در این بخش میتواند مشکلات متعددی ایجاد کند، از جمله:
-
روشن نشدن چراغها
-
از کار افتادن پمپ بنزین
-
ایجاد اتصال کوتاه و سوختن فیوزها
-
اختلال در کارکرد تجهیزات برقی داخل کابین
نکات نگهداری
-
از فیوزهای اصلی و استاندارد استفاده کنید.
-
در هنگام شستوشوی موتور یا کف خودرو مراقب نفوذ آب به دسته سیم باشید.
-
در صورت مشاهده پوسیدگی یا ذوبشدگی روکش سیمها، سریعاً تعویض شود.
-
هیچگاه سیمکشی را بدون نقشه و دانش کافی دستکاری نکنید.
✅ جمعبندی:
دسته سیم کابین یا سیمکشی جعبه فیوز پیکان، یک بخش حیاتی در سیستم برق خودرو است که از جلو خودرو شروع میشود، از جعبه فیوز عبور میکند و تا پمپ بنزین ادامه دارد. آشنایی با مسیر و وظایف این دسته سیم، به رانندگان و تعمیرکاران کمک میکند تا در صورت بروز مشکل، سریعتر و دقیقتر عیبیابی و تعمیر انجام دهند.
جعبه فیوز پیکان انژکتوری کجاست؟
در پیکان انژکتوری، جعبه فیوز معمولاً در یکی از این دو محل قرار دارد:
-
زیر داشبورد سمت راننده
-
داخل محفظه موتور (در برخی مدلها)
برای دسترسی:
-
خودرو را خاموش کنید.
-
درپوش جعبه فیوز را باز کنید.
-
نقشه چاپشده روی درب یا داخل دفترچه را بررسی کنید.
نقشه جعبه فیوز پیکان انژکتوری
جدول کامل وظایف فیوزهای پیکان انژکتوری
| شماره فیوز | آمپر | مدار / توضیحات |
| F1 | 10A | رادیو (سوئیچ) |
| F2 | 5A | سیستم فن رادیاتور، کولر (ACC) |
| F3 | 15A | سیستم فن رادیاتور، کولر (IGN) |
| F4 | 10A | چراغ خطر عقب راست، چراغهای کوچک جلو، آلارم اخطار روشن بودن چراغها |
| F6 | 15A | رله فن بخاری (ACC) |
| F7 | 30A | بدون استفاده |
| F8 | – | شنت |
| F9 | / | چراغ عقب چپ، چراغهای نمره |
| F10 | 30A | سیستم برفپاککن عقب (Rear Wiper System) |
چگونه فیوز سوخته پیکان را تشخیص دهیم؟
برای تست فیوز:
-
فیوز را خارج کنید.
-
سیم داخل فیوز را بررسی کنید.
-
در صورت قطع بودن، فیوز سوخته است.
-
میتوانید با مولتیمتر نیز تست بگیرید.
🔧 اگر فیوز مدام میسوزد، احتمال وجود اتصال کوتاه در سیمکشی وجود دارد.
علائم خرابی جعبه فیوز پیکان
-
کار نکردن چراغها
-
روشن نشدن فن
-
خاموش شدن ناگهانی خودرو
-
مشکل در ECU
در این شرایط بهتر است سیمکشی و اتصالات بررسی شود.
تفاوت جعبه فیوز در مدلهای مختلف پیکان
در برخی مدلهای سال ۹۲ و ۹۳، ترتیب فیوزها کمی متفاوت است.
به همین دلیل توصیه میشود همیشه نقشه مخصوص مدل خودروی خود را استفاده کنید.
سوالات متداول درباره نقشه جعبه فیوز پیکان
جعبه فیوز پیکان انژکتوری چند آمپر است؟
هر فیوز آمپر متفاوتی دارد (۱۰، ۱۵، ۲۰ آمپر). استفاده از آمپر اشتباه باعث آسیب سیمکشی میشود.
آیا میتوان فیوز را با آمپر بالاتر جایگزین کرد؟
خیر. این کار ممکن است باعث آسیب جدی به سیستم برق خودرو شود.
چرا فیوز پمپ بنزین مدام میسوزد؟
احتمال اتصال کوتاه یا خرابی پمپ بنزین وجود دارد.
خرید جعبه فیوز و سیمکشی پیکان
اگر جعبه فیوز یا سیمکشی خودرو دچار آسیب شده است، بهتر است از قطعات استاندارد و باکیفیت استفاده شود تا از سوختن مکرر فیوز جلوگیری شود.
